Atlantis C4S

Cuttingeuropean | Especialistas en Máquinas de corte > MEPAL ITALIA > Centros de Trabajo > Atlantis C4S

ATLANTIS C4 CENTRO DE MECANIZADO VERTICAL (4 METROS) CON CAMBIADOR DE HERRAMIENTAS DE 11 POSICIONES

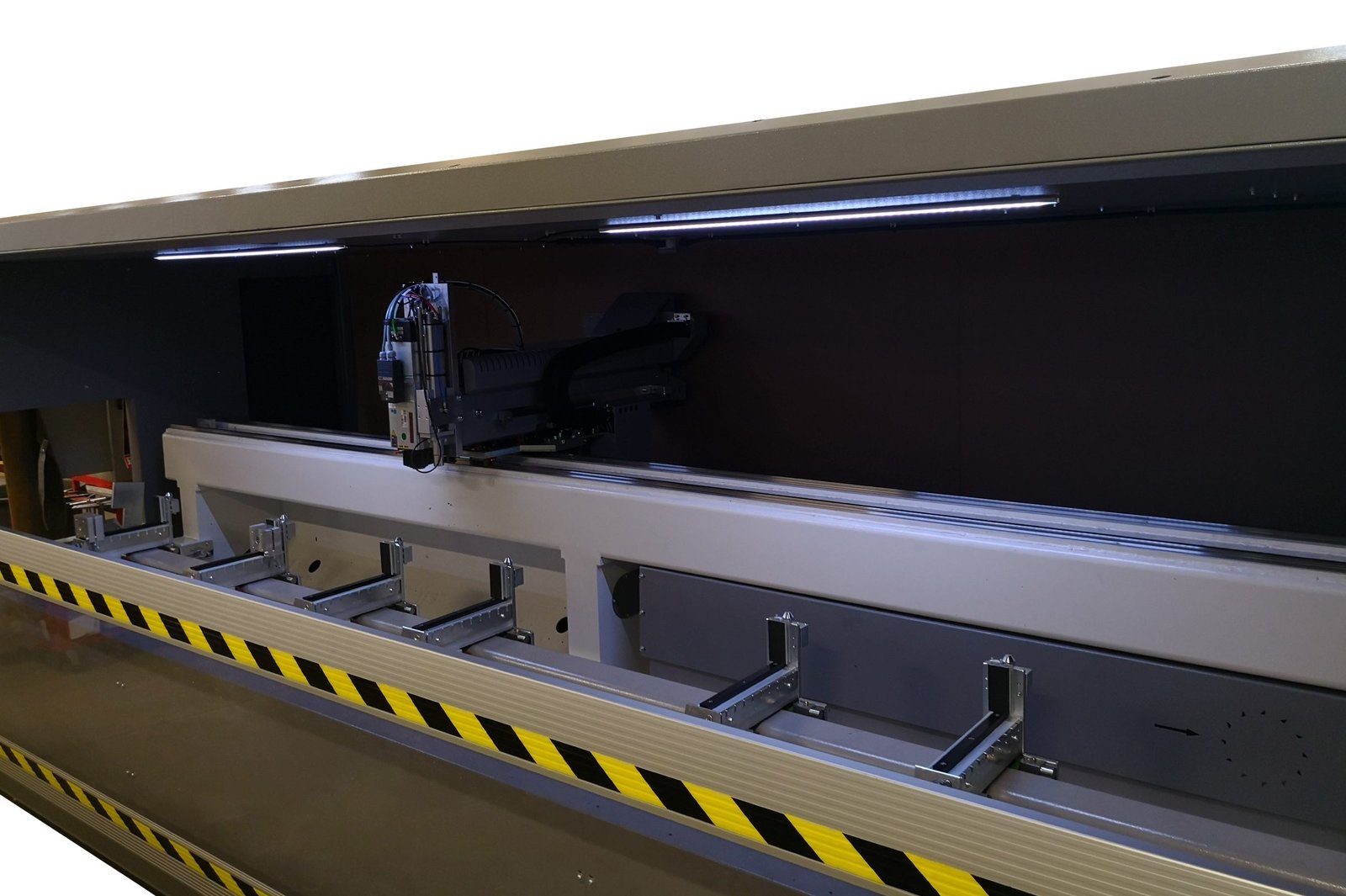

C4S-cabina
C4S-aggregato

El Atlantis C4 es un centro de mecanizado vertical de control numérico diseñado para perfiles de aluminio, PVC y acero, capaz de trabajar en 3 caras del perfil. El modelo C4S tiene una mesa de trabajo neumática con inclinación: +90°/0°/-90°, mientras que el C4 PLUS cuenta con una rotación electrónica controlada por CNC desde -90° hasta +90°. El ajuste de velocidad del mandrino es de 2800 a 18000 rpm, controlado por un inversor de frecuencia. La interpolación numérica controla los ejes X y Y, y los movimientos de los ejes X, Y y Z son realizados mediante motores digitales brushless.

Componentes Suministrados:

  • Electrospindle HSD ES330 4.5 kW (2800-18000 RPM).
  • 6 mordazas manuales de posicionamiento.
  • Rociador de aceite para lubricación del electrospindle.
  • Sistema de cambio rápido de herramientas ISO30.
  • Sistema de refrigeración del electrospindle mediante ventilador eléctrico.
  • Control numérico para una fácil programación.
  • PC con monitor, teclado y ratón.
  • Sistema operativo Windows 10.
  • Interfaz Serial y Ethernet para conexión con lector de códigos de barras y LAN.
  • Consola de operador separada de la máquina para mayor ergonomía.
  • Panel de control en la máquina.
  • Pistola de aire y tubo plástico espiral.
  • Llave de servicio para conos.
  • Documentación completa de la máquina, incluyendo:
    • Certificado CE.
    • Manual de usuario y mantenimiento.
    • Manual CNC.
    • Diagramas eléctricos y neumáticos.
    • Sistema de seguridad con barreras opto-electrónicas.
    • Lenguaje de programación estándar ISO y de DXF a Macro.
    • Sistema de comunicación para control remoto con conexión Ethernet o Wi-Fi.

Opciones Disponibles:

Posición +90° / 0° / -90°:

  • Rotación electrónica de la mesa de trabajo (opción para C4 PLUS).
  • Cambio automático de herramientas con 11 posiciones.
  • Sistema de medición de altura de herramientas.
  • Protección frontal (opcional).
  • Cabina cerrada completa (opcional).
  • Kit de mordazas.
  • Kit de herramientas:
    • 5 portaherramientas ISO30 ER32.
    • 5 fresas.
  • Kit de fresado de extremo para ISO30:
    • Portaherramienta ISO30 para fresas de extremo.
    • Fresa de 160 mm de diámetro.
    • Motor de 8 kW, 20 A.

Posición 0°:

  • Posicionamiento automático de las mordazas gestionado por el CNC.

Posición -90°:

  • Tapa roscada contrapesada ISO30 M3-M10.
