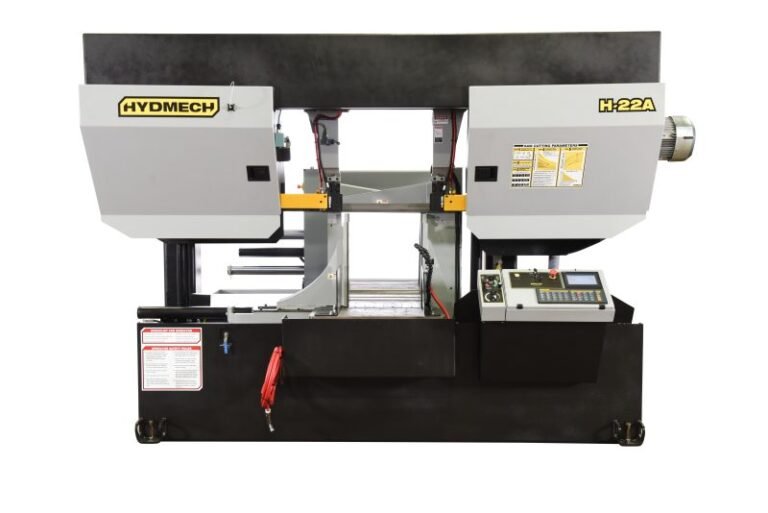

H-22A
La H-22A es una sierra de cinta horizontal automática que proporciona un corte de metal preciso de 90° para aplicaciones de trabajo pesado.
La H-22A es rápida, con su sistema de alimentación por lanzadera de alta velocidad que permite indexar hasta 34″ en un solo movimiento. Su cabezal inclinado de 6° opcional, recomendado para cortar vigas más grandes, acero estructural y paquetes de tubos cuadrados, permite un corte más eficiente y una mayor vida útil de la hoja.
Con una capacidad de 22″ x 22″, un motor de 10 HP y una hoja de 2″, la H-22A es una opción confiable para todas sus aplicaciones de corte de metal horizontal de alta resistencia.
Datos técnicos
| Capacidad | Rectangular (alto x ancho) | Redondo |
| 90° | 560 mm x 560 mm Inclinado: 508 mm x 560 mm | 560 mm Inclinado: 508 mm |
| Tamaño de la hoja | 50,8 mm x 6858 mm | |
| Accionamiento de cuchillas | Variador de frecuencia de 7,5 kW | |
| Voltaje de la máquina | 480 v (todos los demás voltajes requieren transformador opcional) | |
| Velocidad de la cuchilla | 12-91 m/min | |
| Multiindexación automática | 0-864 milímetros | |
| Peso de la máquina | 5670 kilos | |
| Altura de la mesa | 787 mm Inclinado: 889 mm | |
| Dimensiones (Ancho x Alto x Alto) | Dimensiones: 3581 x 2235 x 2337 mm | |
CARACTERÍSTICAS ESTÁNDAR
Diseño de una sola pieza: no es necesaria la alineación
La prensa frontal dividida permite una longitud remanente corta
El transbordador cuenta con indexación múltiple automática de hasta 34” en una sola pasada con compensación automática de corte.
Brazos guía de acero. El brazo guía del lado libre está conectado mecánicamente a la mordaza móvil de la prensa frontal para lograr un espaciado adecuado entre los brazos guía en todo momento.
Alimentación descendente positiva hidráulica
La cámara de cuchillas separa el material de la parte cortada
VFD de 10 HP. Transmisión directa de cuchillas, sin correas ni poleas. Prensas hidráulicas de carrera completa y capacidad total.
La válvula de velocidad de alimentación de alta resolución permite una velocidad de alimentación constante al cortar aleaciones especiales
Ruedas de banda de hierro fundido
Control automático PLC programable hasta 99 trabajos con 5 en cola.
Cepillo de cuchillas reemplazable
Base de acero robusta
Barrena de extracción automática de virutas
- Interruptor fuera de stock
Panel eléctrico y sistema hidráulico de fácil acceso.
Interruptor de rotura de cuchilla
Tensado de banda hidráulico con lectura digital
Tensado hidráulico de guías de carburo
Placas de desgaste reemplazables y endurecidas
Bloqueos de seguridad para puertas
Refrigerante de inundación con manguera de lavado
Luz de trabajo
- Presión de prensa variable
